PVC U ROHRE

ABWEICHUNGEN VON INNENDURCHMESSER UND WANDDICKE

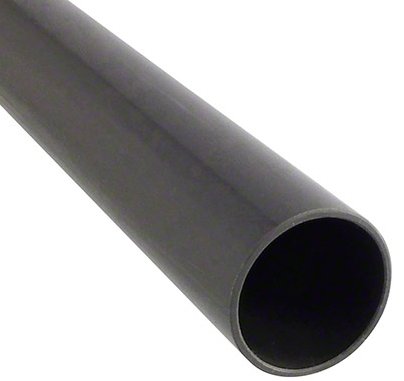

PVC U hart Rohre werden nach Kundenanforderung in Längen zu 5 bzw. 12 Meter angeliefert. Im Bereich der  Industrie sind Lieferlängen von 5000 mm üblich. In der Regel werden diese mit glatten Enden und ohne Muffen hergestellt. Die Enden sind rechtwinkelig abgeschnitten. Grundfarbe ist die RAL 7011. Andere Fabben sind je nach Anwendungsbereich und Einsatzfall üblich.

Auch für PVC U Rohre gibt es sog. Abweichungen vom Außendurchmesser und auch zul. Abweichungen des Innendurchmesser bzw. der Wandstärke. In Abhängigkeit des Herstellverfahrens, kann es hier zu recht großen Abweichungen kommen. Den mittleren Außendurchmesser ermittelt man über die sog. Umfangsmessung. Allerdings sollte man bei der Betrachtung mehrere Messungen an verschiedenen Rohrern vornehmen um ein bessere Abschätzung der Qualität zu erreichen bzw. eine Beurteilung der Abweichungen von PVC U Rohr zu haben.

In der u.a. PVC U Rohr-Tabelle, sind die gebräuchlichen Werte für PVC U Rohre und deren Abweichungen des Außen- und Innendurchmesser aufgelistet.
Nach genauer Betrachtung können Sie sehen, dass es je nach Größe zu großen Abweichungen im Innen- und Außendruchmesser kommen kann. Diese Abweichungen sind aufgrund des Werkstoffes für PVC U Rohr Hersteller zulässig und stellen keine Minderqualität dar. Die Ursache liegt in den Fertgungsverfahren, der spezf. Eigenschaft von PVC U Rohr und auch natürlich auch den Temperatureigenschaften. Also verfluchen Sie nicht immer Ihrern Lieferanten, hier trifft Ihn keine Schuld :)

Detailinformationen entnehmen Sie bitte den entsprechenden Normen und Richtlinien. Ein PVC U Rohr Datenblatt können Sie hier als Detaildatenblatt erzeugen





Zulässige Abweichungen von Innendurchmesser- unn Wanddicke bei PVC Rohren




Zulässige Abweichungen im Außendurchmesser für
PVC U Rohre
  Zulässige Abweichungen in der Wanddicke
für
PVC U Rohre
d
in mm
Abweichung
in mm
  Wanddicke s
in mm
Abweichung
in mm
5 - 63 0,2   1,0 0,3
75 -125 0,3   1,2 - 2,0 0,4
140 - 200 0,4   2.2 - 3,0 0,5
225 - 250 0,5   3,2 - 4,0 0,6
280 - 315 0,6   4,1 - 5,0 0,7
355 - 400 0,7   5,3 - 6,0 0,8
450 0,8   6,2 - 7,0 0,9
500 0,9   7,2 - 8,0 1,0
560 1,0   8,2 - 8,9 1,1
630 1,1   9,2 - 10,0 1,2
710 1,2   10,4 - 11,0 1,3
800 1,3   11,7 -11,9 1,4
900 1,6   12,3 - 12,4 1,5
1000 1,6   13,2 - 14,0 1,6
      14,6 - 15,0 1,7
      15,6 - 15,7 1,8
      16,4 - 16,9 1,9
      17,7 - 17,8 2,0

Alle Angaben ohne Gewähr.
